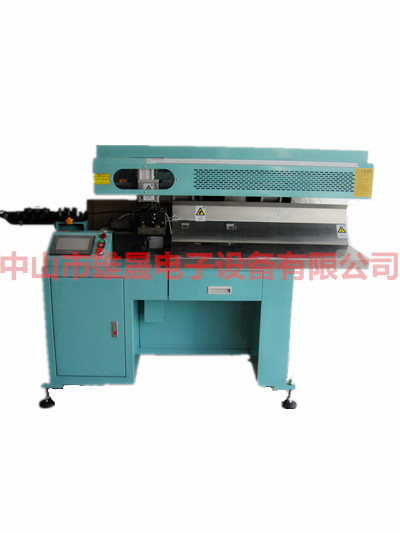

全自動高速裁線機操作調試說明
時間:2015/12/23 14:29:22 關鍵字:裁線機
1.出線輪壓力調節旋扭:調節出線輪兩輪之間壓力,拔出旋扭逆時針旋轉增大壓力,順時針旋轉減小壓力,調為適當壓力往里推為固定。
2.進線輪間隙調節扭:往上旋轉進線輪之間的間隙增大,往下旋轉間隙減小,兩輪間隙壓住線束,不讓線束打滑即為最佳。
3.進線孔:線束穿入進線孔進入進線輪。
4.進線輪:電機驅動進線輪旋轉使線束前進后退,配合刀假送線、剝頭作用。
5.導管座:固定導管作用,上下移動可調整導管與刀片的中心位置。
6.導管:線束穿入導管進如刀口,固定線束,導管最前端離刀片距離5mm--10mm之間,在上下刀口的中心點位置,導管擺動使剝尾長度較長時,閉開剝尾撞到導管作用。
7.刀架總成蓋:保護雜物進入刀架總成。
8.刀片:分為上下兩片,其短裝置上方,長裝置下方,兩片為一付,裝置時上下刀片垂直,上下刀片刃口為一個中心點,上下刀片合壁不能有間隙。
9.出線輪:電機驅動出線輪旋轉使線束前進后退,配合刀假出線、剝尾作用。
10.出線輪抬起作用:順時針旋轉抬起出線輪,逆時針旋轉下將出線
11.出線輪間隙調節旋扭:往上旋轉出線輪間隙增大,往下旋轉出線輪間隙減小。
12.通風孔:使驅動冷卻作用。
13.夜晶顯示屏:顯示需要加工線束參數。
14.進線輪抬起作用:逆時針旋轉抬起進線輪,順時針旋轉下將進線輪。
15.進線輪壓力調節旋扭:調節進線輪兩輪之間壓力,拔出旋扭順時針旋轉增大壓力,逆時針旋轉減小壓力,調為適當壓力往里推為固定。
16.按鍵:參數輸入、運作、停機、手動進線、手動出線作用。
17.電源開關:開啟、關閉作用。
18.加油孔:工作前加些潤滑機油保護刀架總成潤滑減少聲音作用。
溫馨提示:未斷電前,無論機器工作還是停止,多不能用手靠近刀刃。
